PFE-40P PVC پلاسٹک فلیمینٹ اخراج مشین

PFE-40P PVC پلاسٹک فلیمینٹ اخراج مشین

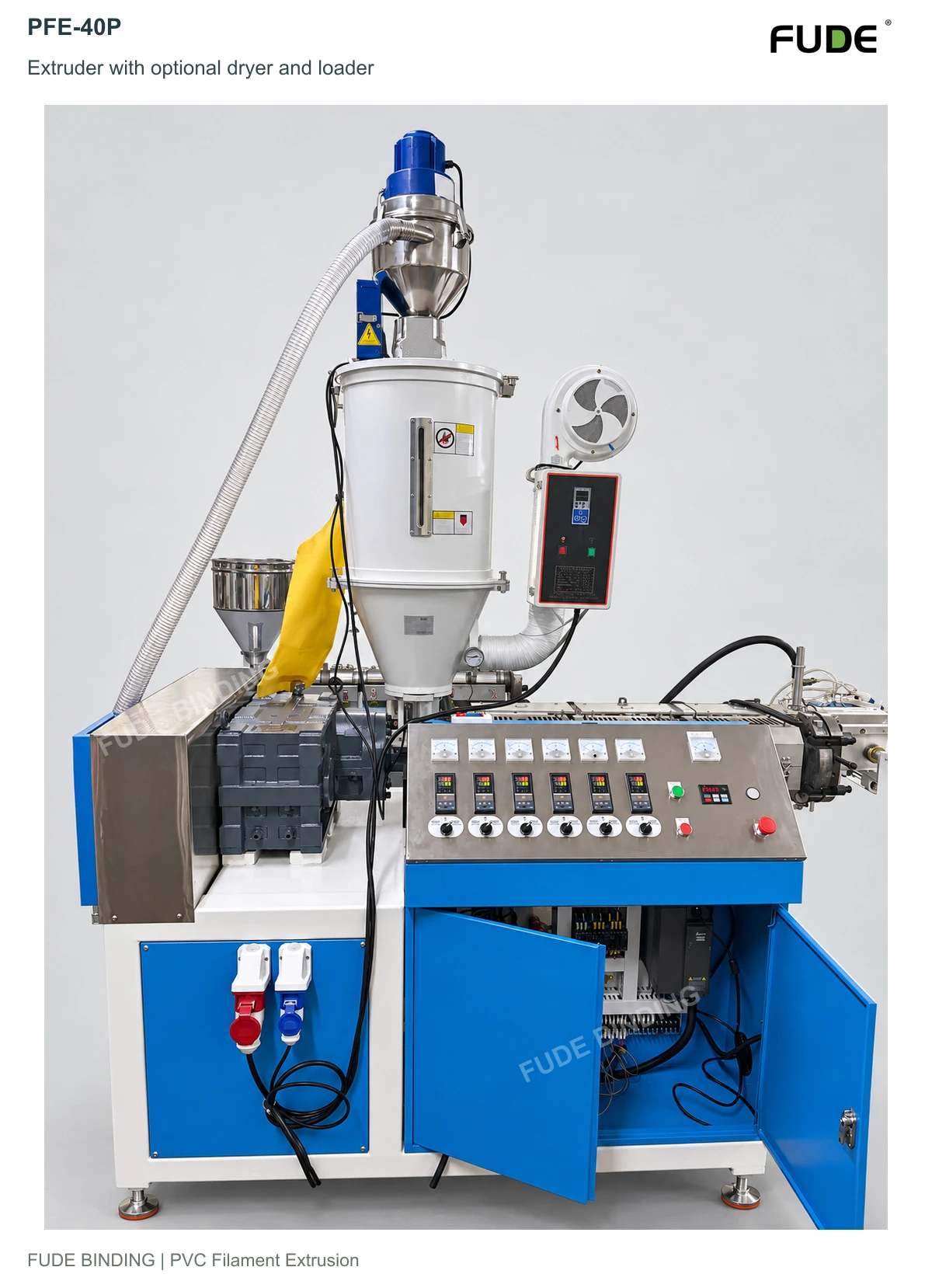

اخراج یونٹ اختیاری ڈرائر اور خودکار لوڈر کے ساتھ دکھایا گیا ہے۔

پروڈکٹ کا جائزہ

PFE-40P FUDE کی اپ گریڈ شدہ PVC پلاسٹک فلیمینٹ ایکسٹروشن مشین ہے۔ یہ 0.8-4.0 ملی میٹر قطر کی حد میں مسلسل پی وی سی فلیمینٹ تیار کرتا ہے، جس کی بیان کردہ پیداوار 15-20 کلوگرام فی گھنٹہ ہے۔ لائن میں 45 ملی میٹر الیکٹروپلیٹڈ اسکرو، ایک 11 کلو واٹ مین موٹر اور چھ ہیٹنگ زون استعمال کیے گئے ہیں۔ دو اسٹیشنوں کا ٹیک اپ بعد میں ہینڈلنگ اور نیچے کی طرف پلاسٹک سرپل کی تشکیل کے لیے تنت کو جمع کرتا ہے۔ ترتیب کو ترتیب میں ایڈجسٹ کیا جا سکتا ہے، بشمول مواد کی تیاری، پانی کو ہٹانا، خودکار قطر کنٹرول اور لمبائی کی گنتی۔

کلیدی خصوصیات

45 ملی میٹر سکرو اور اپ گریڈ شدہ ڈرائیو۔ایک 45 ملی میٹر الیکٹروپلیٹڈ اسکرو کو 11 کلو واٹ کاپر واؤنڈ مین موٹر اور سائز 146 ریڈکشن گیئر باکس کے ساتھ جوڑا گیا ہے۔

چھ ہیٹنگ زون۔چھ ہیٹنگ زونز بیان کیے گئے ہیں۔ حرارتی کنٹرول FOTEK سالڈ سٹیٹ ریلے استعمال کرتا ہے۔ درجہ حرارت کنٹرول کرنے والے برانڈ اور ماڈل کو دستخط سے پہلے تحریری معاہدے کی ضرورت ہوتی ہے۔

ایک گرم پانی اور دو ٹھنڈے پانی کے حصے۔ایک 1.5 میٹر گرم پانی کے ٹینک کے بعد 3.7 میٹر اور 3.9 میٹر کے حصے ہیں۔ گائیڈ 304 میٹریل کے استعمال کی حمایت کرتا ہے، جس میں سیرامک ​​گائیڈ کی انگوٹھیاں بفلز پر لگائی گئی ہیں۔

دو سٹیشن ٹیک اپ۔دو ٹیک اپ اسٹیشنوں کی وضاحت کی گئی ہے، ایک مربوط الیکٹریکل کیبنٹ کے ساتھ علیحدہ طور پر لگے ہوئے بہاو کے افعال کو کنٹرول کرنے کے لیے۔

ایک اختیار کے طور پر خودکار قطر کنٹرول.اختیاری قطر گیج خودکار قطر کنٹرول فراہم کرتا ہے۔ پیمائش کی درستگی اور قبولیت کی حدیں حتمی تکنیکی معاہدے میں طے کی گئی ہیں۔

ایک اختیار کے طور پر انکوڈر پر مبنی لمبائی کی گنتی۔اختیاری لمبائی کا کاؤنٹر ایک انکوڈر کے ذریعے ڈیٹا حاصل کرتا ہے۔ آرڈر کے لیے اضافی گنتی اور اسٹاپ فنکشنز پر اتفاق کیا گیا ہے۔

پلگ سے منسلک اختیاری سامان۔کنکشن کے دوران غلط وائرنگ کو کم کرنے میں مدد کے لیے اختیاری سامان مخصوص ایوی ایشن طرز کے پلگ کنکشن کا استعمال کرتا ہے۔ حتمی پن مختص اور بجلی کی تنصیب فراہم کردہ وائرنگ کی معلومات کی پیروی کرتی ہے۔

تکنیکی ڈیٹا

پیداوار کے مراحل

آخری انسٹالیشن ڈرائنگ منتخب آلات، طول و عرض اور افادیت کنکشن کی وضاحت کرتی ہے۔

پانچ پیداواری یونٹ

PFE-40P · 01 / 05

1. نکالنے والا

پانی کے علاج، ہٹانے اور لے جانے والے حصوں کے لیے پیویسی کو مسلسل تنت میں نکالتا ہے۔

ایکسٹروڈر اپنے سکرو اور ڈائی اسمبلی کے ذریعے مسلسل پیویسی فلیمینٹ تیار کرتا ہے۔ 11 کلو واٹ کی مین موٹر اور سائز 146 گیئر باکس 45 ملی میٹر الیکٹروپلیٹڈ سکرو چلاتا ہے۔ چھ ہیٹنگ زونز اور ایک S136 ڈائی مخصوص اخراج اسمبلی تشکیل دیتے ہیں۔ مٹیریل ڈرائینگ اور آٹومیٹک لوڈنگ علیحدہ اپ اسٹریم آپشنز ہیں۔

ڈرائیو اور کنٹرولز

اصل مین ڈرائیو، ٹمپریچر کنٹرولز اور پاور کنکشنز۔

جزو / شے	تفصیلات
مواد	صرف پیویسی۔
لائن قطر کی حد اور آؤٹ پٹ	0.8 سے 4.0 ملی میٹر کا تنت؛ 15 سے 20 کلوگرام فی گھنٹہ۔ آرڈر کے لیے PVC کی تشکیل اور ہدف قطر کی قبولیت کی شرائط سے اتفاق کریں۔
پیچ	45 ملی میٹر قطر؛ electroplated ختم.
کمی گیئر باکس	سائز 146 کمی گیئر باکس، اعلی صحت سے متعلق کھڑے ورژن.
مین موٹر	11 کلو واٹ، تانبے کی سمیٹ کے ساتھ۔
مین انورٹر	ڈیلٹا یا انوونس؛ آرڈر میں فراہم کردہ برانڈ کی وضاحت کریں۔
ہیٹنگ زونز اور کنٹرولز	FOTEK سالڈ سٹیٹ ریلے کے ساتھ چھ ہیٹنگ زون۔ دونوں فریقوں کے دستخط کرنے سے پہلے درجہ حرارت کنٹرولر برانڈ اور ماڈل کی تحریری تصدیق کریں۔
مین کیبنٹ پروٹیکشن اور سوئچز	CHINT بقایا-موجودہ حفاظتی آلہ، پش بٹن سوئچ، سلیکٹر سوئچز اور دیگر رابطہ کار۔
اخراج مرنا	S136 مواد؛ سست تار EDM کے ذریعے مشینی فلیمنٹ آؤٹ لیٹ۔
فریم کی تعمیر	اخراج کے سر پر ویلڈڈ مربع سٹیل فریم؛ دوسرے لائن حصوں کے لئے ایلومینیم پروفائل فریموں کو جمع کیا گیا۔
مواد کی تیاری کے اختیارات	میٹریل ڈرائر اور خودکار لوڈر الگ الگ آپشنز ہیں، جو بیس لائن سے خارج ہیں۔
لائن پاور سپلائی	380 وی، تین فیز، 50 سے 60 ہرٹز۔ تمام آلات کے ساتھ کل انسٹال پاور 28 کلو واٹ ہے۔
لائن کے طول و عرض اور ترتیب	15,000 × 1,600 × 2,700 ملی میٹر، L × W × H. آرڈر کے مطابق آلات کو شامل یا ہٹایا جا سکتا ہے۔
مکمل کنفیگریشن پیکج	بیس لائن کے علاوہ پانچ آپشنز: میٹریل ڈرائر، آٹومیٹک لوڈر، فور زون واٹر ریموول بلوور، خودکار کنٹرول کے ساتھ ڈائی میٹر گیج، اور انکوڈر پر مبنی لمبائی کا کاؤنٹر۔
الیکٹریکل کیبلز اور آپشن کنیکٹر	بیان کردہ کیبل پروڈکٹس میں 3C سرٹیفیکیشن نشان ہوتا ہے۔ غلط وائرنگ سے بچنے میں مدد کے لیے اختیاری سامان ایوی ایشن طرز کے پلگ کنیکٹر استعمال کرتا ہے۔ کیبل مارکنگ مکمل مشین کی تصدیق نہیں کرتی ہے۔

• سکرو اینڈ ڈائی سیکشن مسلسل تنت پیدا کرتا ہے جو گرم پانی اور ٹھنڈے پانی کے حصوں میں جاتا ہے۔
• چھ ہیٹنگ زونز FOTEK سالڈ سٹیٹ ریلے استعمال کرتے ہیں۔ منتخب درجہ حرارت کنٹرولرز ترتیب میں شناخت کیے گئے ہیں۔
• 11 کلو واٹ کی درجہ بندی مین موٹر پر لاگو ہوتی ہے۔ 28 کلو واٹ تمام لوازمات کے ساتھ مکمل لائن پر لاگو ہوتا ہے۔

آپ کے آرڈر سے اتفاق کرنے کی تفصیلات:درجہ حرارت کنٹرولر برانڈ، ماڈل اور سیٹ پوائنٹ کی حد۔ سکرو L/D، بیس میٹریل، چڑھانا مواد اور موٹائی، اور فراہم کردہ ڈائی لسٹ۔ منتخب کردہ پیویسی فارمولیشن اور ہدف قطر کے لیے آؤٹ پٹ، قطر کی رواداری اور قبولیت کا طریقہ۔

PFE-40P · 02 / 05

2. گرم پانی کا ٹینک

اخراج کے بعد گرم پانی کا الگ سیکشن فراہم کرتا ہے، جس میں ڈائی ریموول رسائی کے لیے سائیڈ وے حرکت ہوتی ہے۔

گرم پانی کا ٹینک ایک علیحدہ 1.5 میٹر کا حصہ ہے جو 1.5 ملی میٹر موٹی 304 سٹینلیس سٹیل سے بنا ہے۔ ڈائی کو ہٹاتے وقت رسائی فراہم کرنے کے لیے یہ ایک طرف حرکت کرتا ہے۔ 304 مواد سے بنا 2.5 کلو واٹ کا ہیٹر پانی کو گرم کرتا ہے۔ اندرونی گائیڈ وہیل سپورٹ بھی 304 میٹریل کا استعمال کرتی ہے، جس میں پانی کے چکروں میں سیرامک ​​فلیمینٹ گائیڈ رِنگز ہوتے ہیں۔ اس حصے کو ٹھنڈے پانی کے دو حصوں سے الگ الگ بیان کیا گیا ہے جو اس کی پیروی کرتے ہیں۔

گرم پانی کا ٹینک

نظر آنے والا ہیٹر، گائیڈ رولرس اور لیٹرل ایڈجسٹمنٹ ریلوں کے ساتھ گرم پانی کا ٹینک۔

جزو / شے	تفصیلات
سیکشن اور لمبائی	گرم پانی کا ایک علیحدہ حصہ، 1.5 میٹر لمبا۔
ٹینک کا مواد اور موٹائی	304 سٹینلیس سٹیل، 1.5 ملی میٹر موٹا۔
ڈائی ہٹانے کی رسائی	ڈائی ہٹانے کے لیے رسائی فراہم کرنے کے لیے ٹینک ایک طرف حرکت کرتا ہے۔
واٹر ہیٹر	304 مواد میں 2.5 کلو واٹ ہیٹر؛ فارمنگ مشین فیملی کے ساتھ مشترکہ ہیٹر کی قسم۔
اندرونی گائیڈ وہیل سپورٹ کرتا ہے۔	304 مواد۔
پانی کے چکر میں فلیمنٹ کا گزرنا	سیرامک ​​فلیمینٹ گائیڈ بجتی ہے۔

• گرم پانی والے حصے کا اپنا 2.5 کلو واٹ کا ہیٹر اور ایک علیحدہ ٹینک کا ڈھانچہ ہے۔
• سائیڈ ویز موومنٹ ڈائی ہٹانے کے لیے رسائی فراہم کرتی ہے۔
• اندرونی گائیڈ وہیل سپورٹ اور سیرامک ​​رِنگز ٹینک اور اس کے پانی کے چکروں کے ذریعے فلیمینٹ کے راستے کی وضاحت کرتے ہیں۔

آپ کے آرڈر سے اتفاق کرنے کی تفصیلات:پانی کے درجہ حرارت کی سیٹ پوائنٹ کی حد، پانی کی سطح کا انتظام اور سپلائی/واپسی کنکشن۔ گردشی پمپ، پانی کے ذخائر اور پانی کے علاج کے آلات کی فراہمی کی گنجائش۔ ہیٹر کے اسپیئر پارٹ نمبر اور ہم آہنگ بنانے والی مشین کے ماڈل۔

PFE-40P · 03 / 05

3. ٹھنڈے پانی کے ٹینک

تنت کو ٹھنڈا کرتا ہے؛ عقبی حصے میں اختیاری چار زون کے پانی کو ہٹانے کی جگہ ہے۔

ٹھنڈے پانی کے انتظام میں آگے اور پیچھے حصے ہیں۔ سامنے والا حصہ 3.7 میٹر لمبا ہے۔ پچھلا حصہ مجموعی طور پر 3.9 میٹر ہے، جس میں 2.6 میٹر کولنگ اور 1.3 میٹر پانی ہٹانے کا علاقہ ہے۔ ٹینکوں میں 1.5 ملی میٹر موٹا 304 سٹینلیس سٹیل استعمال کیا گیا ہے، جس میں 304 اندرونی گائیڈ وہیل سپورٹ اور سیرامک ​​فلیمینٹ گائیڈ رِنگز واٹر بفلز پر ہیں۔ اختیاری فور زون واٹر ریموول سسٹم 0.75 کلو واٹ ہائی پریشر بنانے والا استعمال کرتا ہے تاکہ ٹھنڈا ہونے کے بعد سطحی پانی کو ہٹایا جا سکے۔ جب یہ آپشن لگایا جاتا ہے تو اڑانے کی پوزیشن پر ایک کور سپلیش کو محدود کرتا ہے۔ ٹھنڈے پانی کے ٹینک کی لمبائی گاہک کی دستیاب منزل کی جگہ کے مطابق مناسب حد تک کم کی جا سکتی ہے۔

ٹھنڈے پانی کے ٹینک

کولڈ واٹر ٹینک اسمبلی اختیاری چار زون کے پانی کو ہٹانے کے نظام کے ساتھ، فیکٹری میں دکھایا گیا ہے۔

جزو / شے	تفصیلات
ٹھنڈے پانی کے حصے کی ترتیب	فرنٹ سیکشن: 3.7 میٹر۔ پیچھے کا حصہ: مجموعی طور پر 3.9 میٹر۔
پچھلے حصے کی خرابی۔	2.6 میٹر کولنگ + 1.3 میٹر پانی ہٹانا=3.9 میٹر۔
ٹینک کا مواد اور موٹائی	304 سٹینلیس سٹیل، 1.5 ملی میٹر موٹا۔
اندرونی گائیڈ وہیل سپورٹ کرتا ہے۔	304 مواد۔
پانی کے چکر میں فلیمنٹ کا گزرنا	سیرامک ​​فلیمینٹ گائیڈ بجتی ہے۔
پانی ہٹانے کا اختیار	0.75 کلو واٹ ہائی پریشر بنانے والے کے ساتھ چار زون کا انتظام، ایک علیحدہ آپشن کے طور پر فراہم کیا جاتا ہے۔
سپلیش کنٹرول	جب اختیاری بلوئر لگایا جائے تو اڑانے کی پوزیشن پر ڈھانپیں۔

• ٹھنڈک کی لمبائی اور پانی ہٹانے کی لمبائی ترتیب کی منصوبہ بندی کے لیے الگ سے درج ہے۔
• بلور ٹھنڈے ہوئے تنت سے پانی نکالتا ہے۔ میٹریل ڈرائر ایک الگ آپشن ہے جو اخراج سے پہلے استعمال ہوتا ہے۔
• اس جگہ پر چھڑکنے کو محدود کرنے کے لیے بلوئر کے انتظام کے ساتھ اڑانے والی پوزیشن کا احاطہ شامل ہے۔

آپ کے آرڈر سے اتفاق کرنے کی تفصیلات:کولنگ پانی کا درجہ حرارت، بہاؤ اور سائٹ کی فراہمی/واپسی کنکشن۔ گردشی پمپس، ایک واٹر چلر اور پانی کے نظام کے دیگر آلات کی فراہمی کی گنجائش۔ فائنل اسمبلی ڈرائنگ، چار زون اڑانے والی پوزیشنیں اور سروس کلیئرنس۔

PFE-40P · 04 / 05

4. ہاول آف یونٹ

ایکسٹروشن، واٹر ٹریٹمنٹ اور ٹیک اپ کے عمل کے حصے کے طور پر فلیمنٹ کو لائن کے ذریعے کھینچتا ہے۔

ہول آف یونٹ کاپر وائنڈنگ، ایک انوونس یا ڈیلٹا انورٹر، اور TR بیرنگ کے ساتھ 750 W کا افقی گیئرموٹر استعمال کرتا ہے۔ ٹیک اپ یونٹ میں انٹیگریٹڈ کیبنٹ ہول آف اور فٹڈ بلونگ، ڈائی میٹر گیج اور لینتھ کاؤنٹر فنکشنز کا الگ کنٹرول فراہم کرتی ہے۔ اختیاری گیج کے ذریعے خودکار قطر کا کنٹرول دستیاب ہے۔ آرڈر کے لیے اس کا کنٹرول انٹرفیس، ہدف کا قطر اور قبولیت کی درستگی پر اتفاق ہونا چاہیے۔ ایک الگ ہٹانے کی رفتار کی حد متعین نہیں کی گئی ہے۔

ہیل آف یونٹ

اختیاری قطر گیج کے ساتھ ہٹانے کا یونٹ بائیں طرف دکھائی دے رہا ہے۔

جزو / شے	تفصیلات
موٹر چلانا	تانبے کی سمیٹ کے ساتھ 750 ڈبلیو افقی گیئرموٹر۔
انورٹر	انوونس یا ڈیلٹا؛ آرڈر میں فراہم کردہ برانڈ کی وضاحت کریں۔
بیرنگ	ٹی آر برانڈ۔
کنٹرول لوکیشن	انٹیگریٹڈ ٹیک اپ الیکٹریکل کیبنٹ میں الگ ہول آف کنٹرول۔
قطر پر قابو پانے کا اختیار	خودکار قطر کنٹرول کے ساتھ اختیاری گیج؛ آرڈر کے لیے کنٹرول انٹرفیس اور قبولیت کی ضروریات سے اتفاق کریں۔

• 750 ڈبلیو گیئرموٹر اور انورٹر ہول آف ڈرائیو بناتے ہیں۔ مین ایکسٹروڈر کی اپنی الگ الگ 11 کلو واٹ موٹر ہے۔
• آپریٹرز لائن کے ڈاون اسٹریم کے آخر میں مربوط ٹیک اپ کیبنٹ سے ہول آف کو کنٹرول کر سکتے ہیں۔
• اختیاری قطر گیج پیمائش اور خودکار قطر کنٹرول کا اضافہ کرتا ہے۔ لائن کے ساتھ اس کا انٹرفیس ترتیب میں بیان کیا گیا ہے۔

آپ کے آرڈر سے اتفاق کرنے کی تفصیلات:منتخب کردہ پی وی سی کی تشکیل اور قطر کے لیے رفتار کی حد، ترتیبات اور قبولیت کا طریقہ۔ فلیمینٹ-رابطہ حصوں کے طول و عرض اور مواد، اور تفصیلی ڈرائیو کی وضاحتیں۔ گیج کنٹرول انٹرفیس، اجازت شدہ قطر کی تبدیلی اور گیج کے منتخب ہونے پر کنٹرول کا انتظام۔

PFE-40P · 05 / 05

5. ٹیک اپ یونٹ

سپولوں پر پی وی سی فلیمینٹ جمع کرتا ہے اور ڈاون اسٹریم آلات کے لیے کنٹرول رکھتا ہے۔

ٹیک اپ یونٹ کے دو اسٹیشن ہیں۔ اس کی مربوط الیکٹریکل کیبنٹ ہول آف اور انسٹال شدہ اڑانے، ڈائی میٹر گیج اور لینتھ کاؤنٹر کے افعال کا الگ کنٹرول فراہم کرتی ہے۔ کابینہ ایک CHINT بقایا-موجودہ حفاظتی آلہ، پش بٹن سوئچز، روٹری سوئچز اور رابطہ کار استعمال کرتی ہے۔ اختیاری لمبائی کاؤنٹر ایک انکوڈر کے ذریعے ڈیٹا حاصل کرتا ہے۔ گیج اور بنانے والا بھی صرف منتخب ہونے پر فراہم کیا جاتا ہے۔ سپول کے طول و عرض، سمیٹنے کی صلاحیت اور تبدیلی کا طریقہ ہر آرڈر کے لیے متفق ہیں۔

دو سٹیشن ٹیک اپ

بائیں طرف ایک خالی شافٹ اور دائیں طرف زخم کے اسپول کے ساتھ دو سٹیشن ٹیک اپ۔

جزو / شے	تفصیلات
ٹیک اپ اسٹیشنز	دو اسٹیشن۔
انٹیگریٹڈ کیبنٹ کنٹرول اسکوپ	ہول آف اور نصب اڑانے، قطر گیج اور لمبائی کاؤنٹر کے افعال کا الگ کنٹرول۔
اہم تحفظ	CHINT بقایا موجودہ حفاظتی آلہ۔
پش بٹن اور روٹری سوئچز	CHINT پش بٹن سوئچز اور روٹری سوئچز۔
رابطہ کرنے والے	چنٹ
لمبائی کاؤنٹر	انکوڈر پر مبنی ڈیٹا کے حصول کے ساتھ علیحدہ آپشن۔
گیج اور بنانے والا	آرڈر میں منتخب ہونے پر فراہم کی جاتی ہے۔ کابینہ کے کنٹرول کا مطلب یہ نہیں ہے کہ یہ اختیاری آلات بیس لائن میں شامل ہیں۔
آپشن کنکشنز	غلط وائرنگ سے بچنے میں مدد کے لیے اختیاری سامان کے لیے ایوی ایشن طرز کے پلگ کنیکٹر۔

• دو ٹیک اپ اسٹیشن سپول پر پی وی سی فلیمینٹ جمع کرتے ہیں۔ خودکار سپول ٹرانسفر اور نان اسٹاپ تبدیلی کی وضاحت نہیں کی گئی ہے۔
• مربوط کیبنٹ ڈاؤن اسٹریم آلات کے لیے ایک آپریٹنگ پوائنٹ فراہم کرتی ہے، جس میں کنٹرول اصل میں نصب کیے گئے اختیارات سے مماثل ہوتے ہیں۔
• انکوڈر پر مبنی کاؤنٹر لمبائی ڈیٹا کا حصول فراہم کرتا ہے۔ پہلے سے طے شدہ لمبائی، الارم اور خودکار رکنے کے لیے الگ الگ تفصیلات درکار ہوتی ہیں۔

آپ کے آرڈر سے اتفاق کرنے کی تفصیلات:اسپول سے باہر قطر، بور، چوڑائی، سمیٹنے کا وزن فی اسپول اور ٹیک اپ موٹر کی تفصیلات۔ سپول-تبدیلی کا طریقہ، ٹراورس ترتیب اور تناؤ پر قابو پانے کی تفصیلات۔ لمبائی کی گنتی کی درستگی اور فراہم کردہ ری سیٹ، پیش سیٹ، الارم اور خودکار اسٹاپ فنکشنز۔

اختیاری سامان

پیویسی فلیمینٹ ایپلی کیشنز

PFE-40P نیچے کی طرف پلاسٹک سرپل کی پیداوار کے لیے مسلسل PVC فلیمینٹ تیار کرتا ہے۔ اگلے عمل کے لیے فلیمینٹ کو سپول پر جمع کیا جاتا ہے۔

پیداوار کا راستہ:پیویسی فلیمینٹ اخراج → پلاسٹک سرپل تشکیل → نوٹ بک اور دستاویز بائنڈنگ۔ سرپل بنانے، چھدرن اور بائنڈنگ کے لیے علیحدہ آلات کی ضرورت ہوتی ہے۔

نوٹ بک اور اسٹیشنری

پلاسٹک سرپل بائنڈنگ نوٹ بک اور سٹیشنری کی پیداوار میں پی وی سی فلیمینٹ کے لیے نیچے کی طرف استعمال ہے۔ پوچھ گچھ کرتے وقت مطلوبہ فلیمینٹ قطر اور اپنے الگ سرپل بنانے والے آلات کی ضروریات کی وضاحت کریں۔

تربیتی کتابچے اور دفتری دستاویزات

ٹریننگ مینوئل اور پابند دفتری دستاویزات مزید نیچے کی دھارے کی ایپلی کیشنز ہیں۔ اپنی مطلوبہ فلیمنٹ تفصیلات کا اشتراک کریں تاکہ آپ کے پروڈکشن روٹ کے لیے اخراج کی ترتیب کا جائزہ لیا جا سکے۔

AI سے تیار کردہ ڈاؤن اسٹریم ایپلیکیشن کی عکاسی الگ سرپل بنانے اور بائنڈنگ کا سامان درکار ہے۔ یہ تصاویر ممکنہ استعمال کی وضاحت کرتی ہیں اور اس مخصوص لائن پر بنی مصنوعات کی دستاویز نہیں کرتی ہیں۔

اکثر پوچھے گئے سوالات

یہ 0.8-4.0 ملی میٹر کی تصدیق شدہ قطر کی حد میں مسلسل PVC پلاسٹک فلیمنٹ تیار کرتا ہے۔ فلیمینٹ کو نیچے کی طرف پلاسٹک سرپل کی تشکیل میں استعمال کیا جا سکتا ہے۔ سرپل کی تشکیل اور بک بائنڈنگ الگ الگ آپریشن ہیں۔

تصدیق شدہ مواد صرف پیویسی ہے. PET، PLA، ABS اور دیگر پولیمر اس تفصیلات میں شامل نہیں ہیں۔

بیان کردہ پیداوار 15-20 کلوگرام فی گھنٹہ ہے۔ پوچھ گچھ کرتے وقت PVC فارمولیشن اور ٹارگٹ فلیمینٹ قطر فراہم کریں تاکہ آپریٹنگ شرائط اور قبولیت کی ضروریات سے اتفاق کیا جا سکے۔

نہیں، یہ فی گھنٹہ بڑے پیمانے پر پیداوار ہے۔ اس ماڈل کے لیے ایک مقررہ میٹر فی منٹ قدر متعین نہیں کی گئی ہے۔

مشین میں 45 ملی میٹر الیکٹروپلیٹڈ اسکرو اور 11 کلو واٹ کی مین موٹر ہے جس میں تانبے کی وائنڈنگ ہے۔ سکرو کوٹنگ کی تفصیلات، L/D اور بنیادی مواد حتمی تکنیکی معاہدے کے تابع ہیں۔

مخصوص سپلائی 380 V، تین فیز، 50-60 Hz پر ہے۔ تمام آلات کے ساتھ کل انسٹال پاور 28 کلو واٹ ہے۔ آرڈر کرنے سے پہلے منتخب کنفیگریشن اور سائٹ کی فراہمی کی تصدیق کریں۔

نہیں۔ یہ مکمل کنفیگریشن کے لیے بیان کردہ انسٹال پاور فگر ہے، ناپی گئی توانائی کی کھپت کے لیے نہیں۔ آپریٹنگ کھپت کی فراہمی نہیں کی گئی ہے۔

خودکار قطر کنٹرول کے ساتھ ایک قطر گیج ایک اختیار کے طور پر دستیاب ہے۔ آرڈر کے لیے اس کی پیمائش کی حد، اجازت شدہ قطر کی مختلف حالتوں اور کنٹرول کی ترتیبات سے متفق ہونا ضروری ہے۔

یہ ایک انکوڈر کے ذریعے گنتی کا ڈیٹا حاصل کرتا ہے۔ حتمی تصریح میں پہلے سے طے شدہ لمبائی، الارم، خودکار رکنے اور گنتی کی درستگی پر اتفاق کیا جانا چاہیے۔

نمبر۔ ڈرائر اخراج سے پہلے مواد کی تیاری کے لیے ہے۔ بلور پانی کے ٹھنڈا ہونے کے بعد فلیمینٹ سے سطحی پانی کو ہٹاتا ہے۔ وہ ترتیب اور کوٹیشن میں الگ الگ آئٹمز ہیں۔

لائن میں دو سٹیشن ٹیک اپ یونٹ ہے۔ مربوط الیکٹریکل کیبنٹ فٹ ہونے والے اڑانے، ہول آف، ڈائی میٹر گیج اور لینتھ کاؤنٹر کے افعال کے لیے الگ الگ کنٹرول فراہم کرتی ہے۔ خودکار سپول ٹرانسفر کی وضاحت نہیں کی گئی ہے۔

فراہم کردہ لائن کے طول و عرض 15,000 × 1,600 × 2,700 ملی میٹر، لمبائی × چوڑائی × اونچائی کے آرڈر میں ہیں۔ تنصیب کی منصوبہ بندی میں رسائی، افادیت اور منتخب کنفیگریشن کا بھی حساب ہونا چاہیے۔

جی ہاں آرڈر کے مطابق سامان شامل یا ہٹایا جا سکتا ہے۔ کوٹیشن میں منتخب کردہ اختیارات اور سپلائی کے حتمی دائرہ کار کی شناخت ہونی چاہیے۔

اپنی پی وی سی مواد کی معلومات، ٹارگٹ فلیمینٹ قطر، مطلوبہ برداشت اور آؤٹ پٹ، سپول کی ضروریات، بجلی کی فراہمی، دستیاب ترتیب اور منتخب کردہ اختیارات بھیجیں۔ FUDE ان تفصیلات کو کنفیگریشن سے اتفاق کرنے کے لیے استعمال کرے گا۔
